3D框架線製作及發布¶
- 從Catelog視窗中加入建物面資料。
步驟2~6目的說明，由於所套用之規則檔，Frame_susanc.rpk，只允許由下往上抽高建築量體，設定框架線粗細；若由上往下反向建置，則無法調整框線粗細，因此需有一個建物最底層的高度值，再往上抽高建物高度。
目前既有欄位無建物最底層的高度值，但可透過欄位計算算出。STATION_HH為建物高度，STATION_DP為建物頂層距離地面深度，同時以正負值代表方向，計算最底層高度值等於[STATION_DP] - [STATION_HH]
- 開啟屬性表，圖層右鍵點選Attribute Table

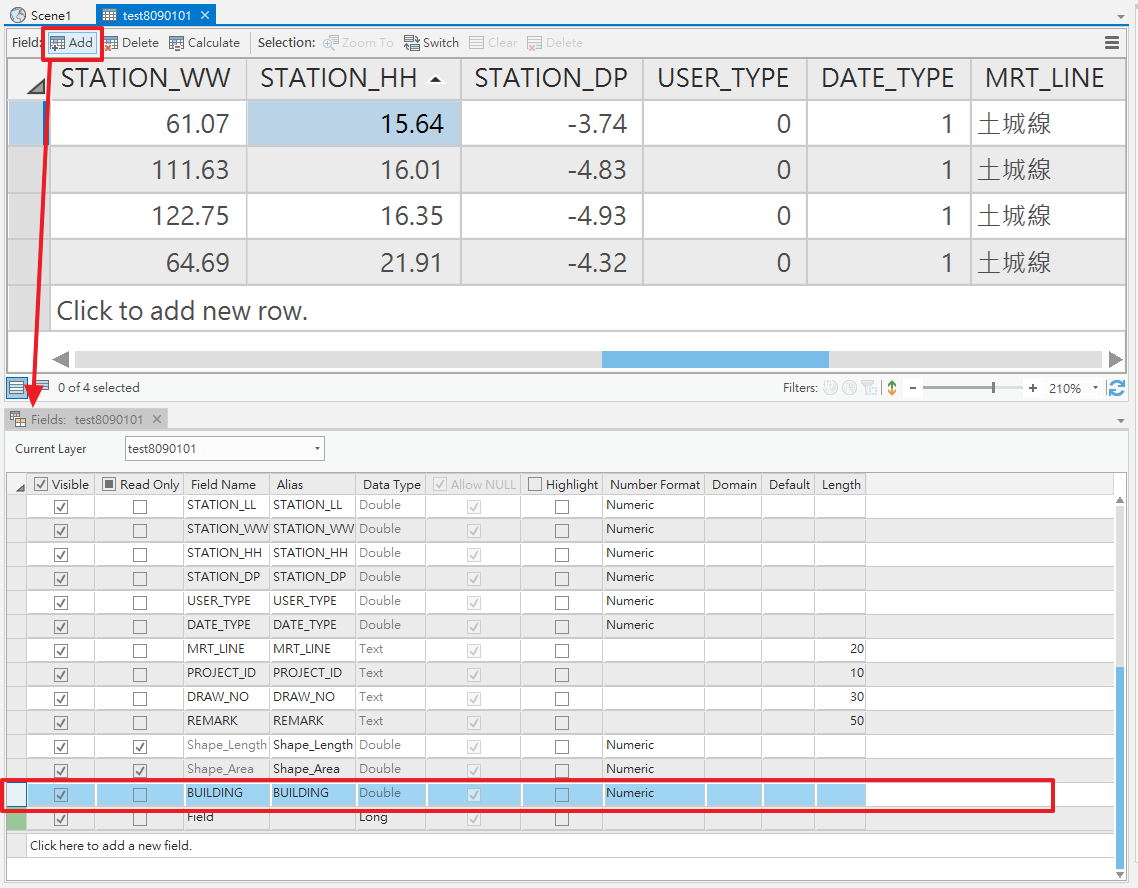

- Table視窗點選Add，開啟Field視窗，在最下方新增欄位，作為建物最底層的高度值，Field Name命名為BUILDING，Data Type為Double。

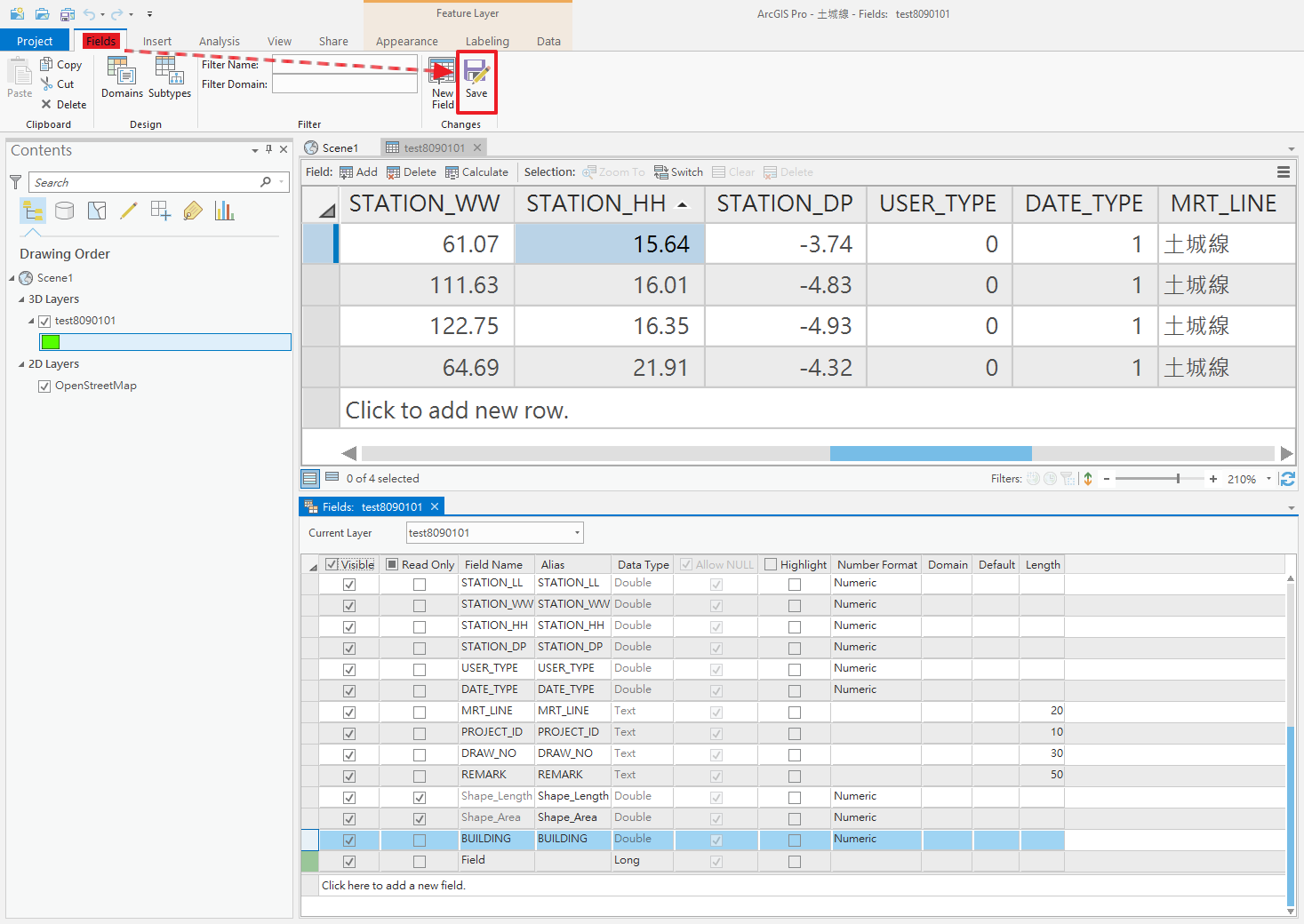

- 新增完以後，在上方Field頁籤，點選Save儲存。
- 在Table屬性表視窗中，卷軸網最右邊捲動，找到BUILDING欄位，在欄位名稱上方按右鍵，點選Calculate Field。

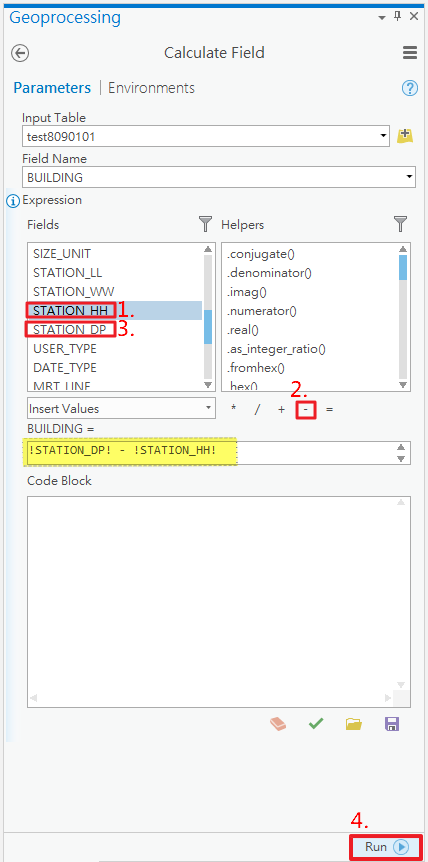

- 在Calculate Field視窗中，STATION_DP點選兩下代入BUILDING下方運算式，點選”-“減號，再點選STATION_HH，即完成運算式撰寫，點選”Run”開始做欄位計算。
- 設定建物面圖層最底層高度。圖層右鍵點選”Properties”，開啟Layer Properties視窗，視窗中左側點選Elevation頁籤，右側點選A field，選擇”BUILDING”欄位，並點選”OK”。
步驟8~9更換面圖層符號為Frame_susanc.rpk規則檔

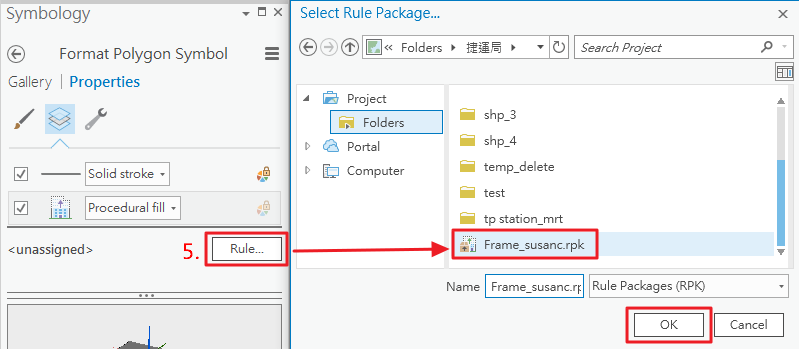

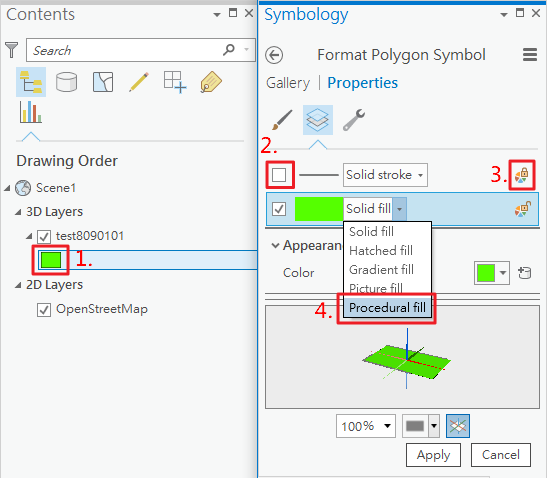

- 點選建物面圖層符號，在Symbology視窗中，先取消勾選框線符號，並鎖住符號設定；面符號抽換Procedural fill，點選Rule，帶入Frame_susanc.rpk規則檔，點選OK。
- 調整設定規則檔，eaveHeight代入[STATION_HH]，WireFrameColor可調整框線顏色，WireFrameThickness可調整框線粗細，調整完以後點選Apply套用設定。

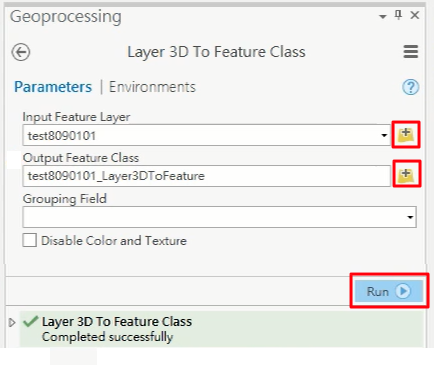

- 將面資料轉成多面體，使用Layer 3D to feature
class工具將面轉成multipatch。Input Feature Layer選擇建物面圖層，Output Feature Class指定匯出資料存放位置與檔名，點選Run執行。
- 發布場景至網頁。將步驟10匯出的multipatch資料加入圖層，並移除原始建物面資料。

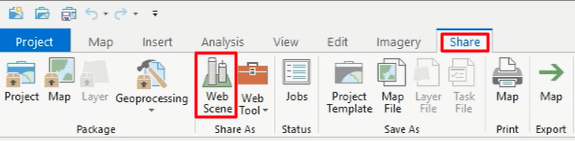

- 點選Share頁籤，選擇Web Scene發布網頁場景。
- 設定Name名稱、Item
Description項目名稱，包括Summary概要及Tags標籤，設定完成以後，點選Analyze，確認沒有問題以後，點選Share，將模型發布至網頁。

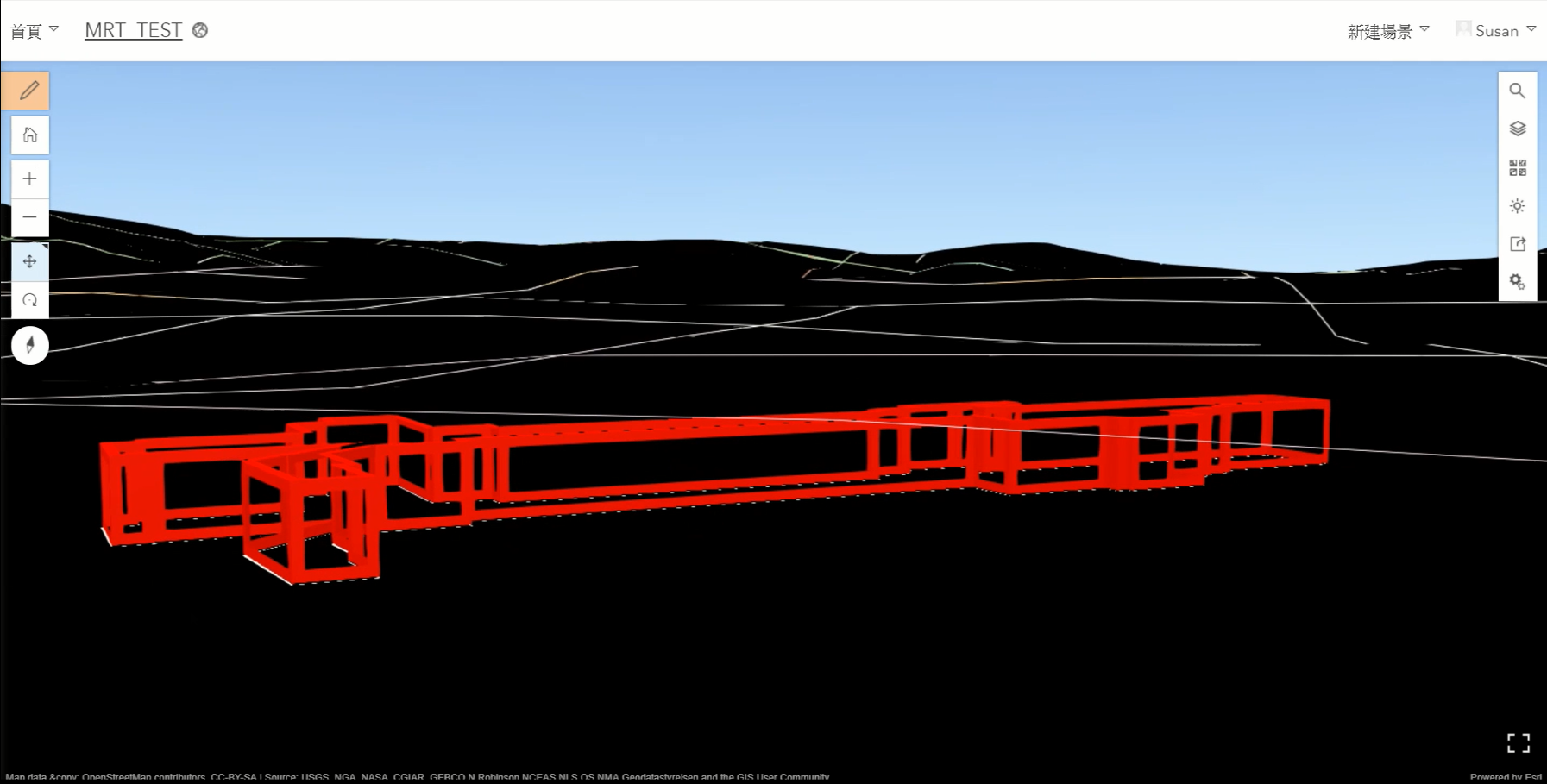

- 登入Portal帳戶以後，開啟前一步驟發布的WebScene。
