使用方法一、發佈為ArcGIS Server服務

下載圖磚圖片檔案

1. 到國土測繪中心網站https://maps.nlsc.gov.tw/
2. 點選下載專區
3. 找到以下兩個清單項目，點選右邊下載連結即可下載

[政府開放資料]臺灣通用電子地圖(套疊等高線)圖磚封裝檔(GIS用)

[政府開放資料]臺灣通用電子地圖(不含等高線)圖磚封裝檔(GIS用)

建立Web Mercator座標系統的地圖圖框

1. 開啟ArcMap

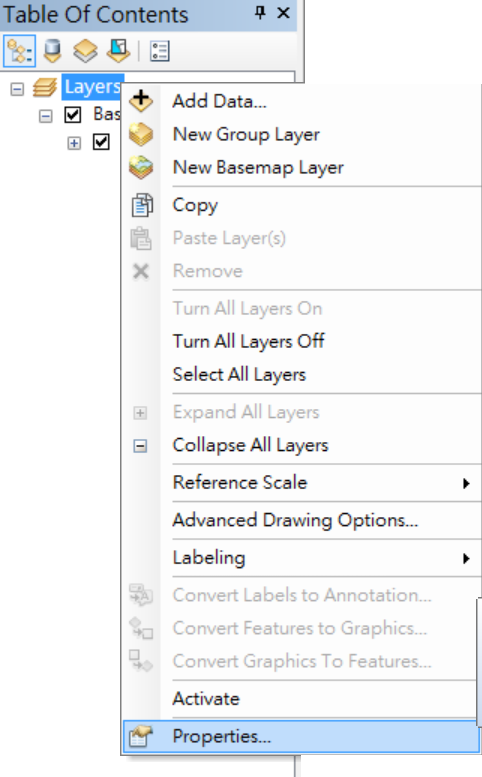

2. 在Table Of Contents視窗中，對Layers圖框按滑鼠右鍵，選擇Properties



3. 定義地圖框坐標系統

   1. 在Data Frame Properties視窗中，切換到Coordinate System
   2. 在搜尋列中，輸入」web」，然後點選右邊的搜尋按鈕
   3. 找到如下圖所示的座標系統定義檔，然後按確定



產生台灣全島範圍Featrue Class

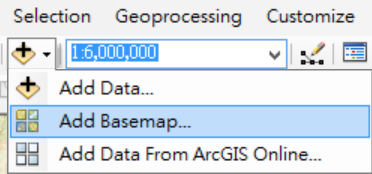

1. 加入 Streets底圖



2. 調整地圖範圍涵蓋台灣全島

3. 啟用Draw工具列

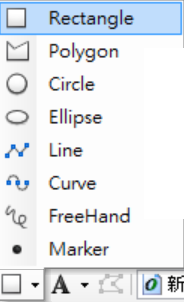

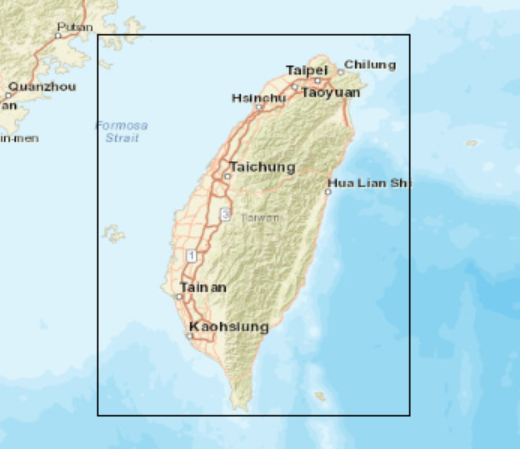

4. 使用矩形工具，在地圖上繪製台灣本島範圍



5. 使用Convert Graphics To Features工具，將矩形圖形轉換成Feature Class



6. 工具參數設定如下，本文中輸出的Feature Class命名為TaiwanExtent



7. 將TaiwanExtent圖層加入圖框中

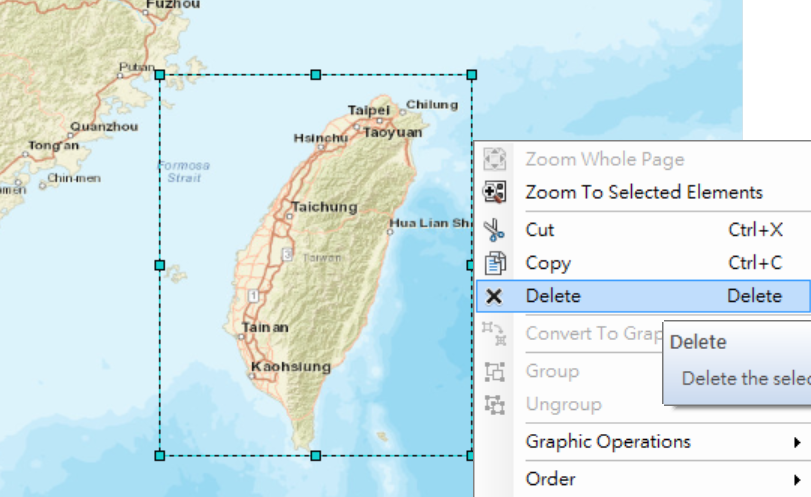

8. 移除稍早所繪製的矩形圖形



產生地圖文件檔案mxd

1. 移除底圖，TOC視窗中僅留下TaiwanExtent圖層



2. 將地圖縮放至TaiwanExtent圖層範圍



3. 將TaiwanExtent圖層邊框與填充色設為透明



4. 儲存地圖，本文將地圖文件檔取名為NLSC_Basemap.mxd

發佈地圖快取服務

1. 新增ArcGIS for Server連線，需要Publish以上的權限

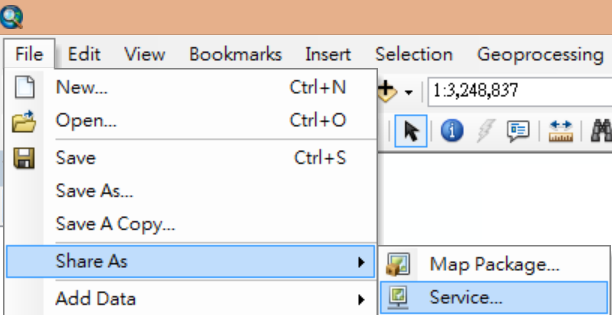

2. 上方工具列中，點選File > Share As > Service

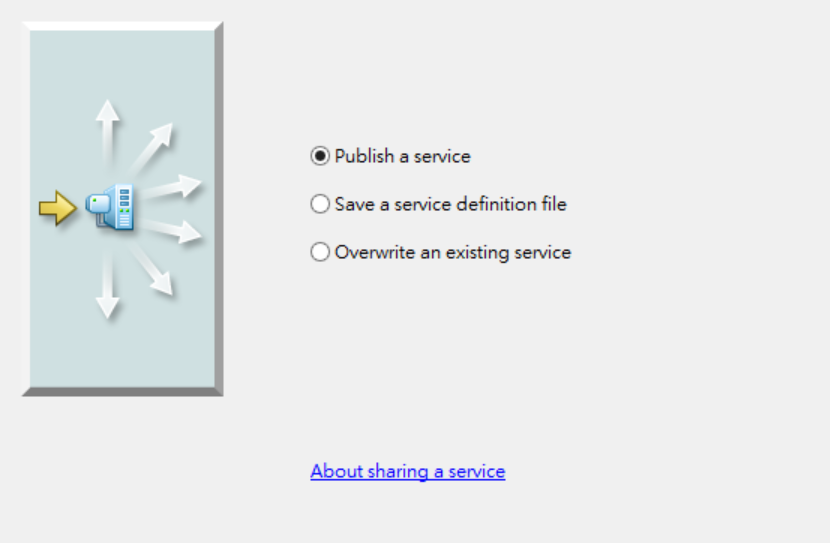

3. 選擇Publish Service，點選下一步

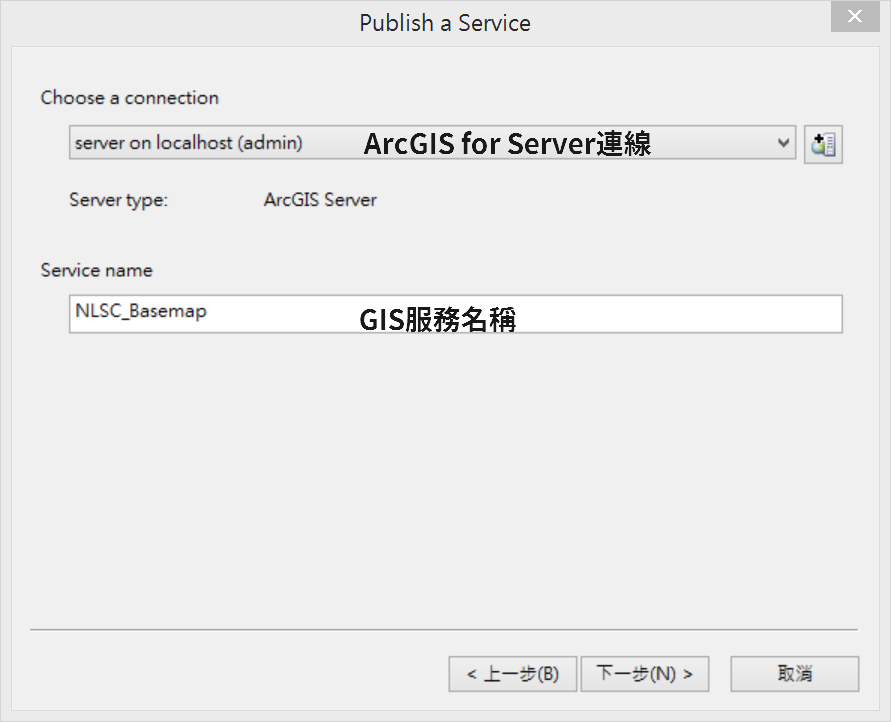

4. 選擇稍早建立的ArcGIS Server連線，並輸入此次要發佈的服務名稱。此名稱建議使用英文，本文使用NLSC_Basemap作為此服務名稱。然後點選下一步。



5. 選擇GIS服務要放在哪一個目錄內，本文將放在Basemap目錄內。然後點選Continue。

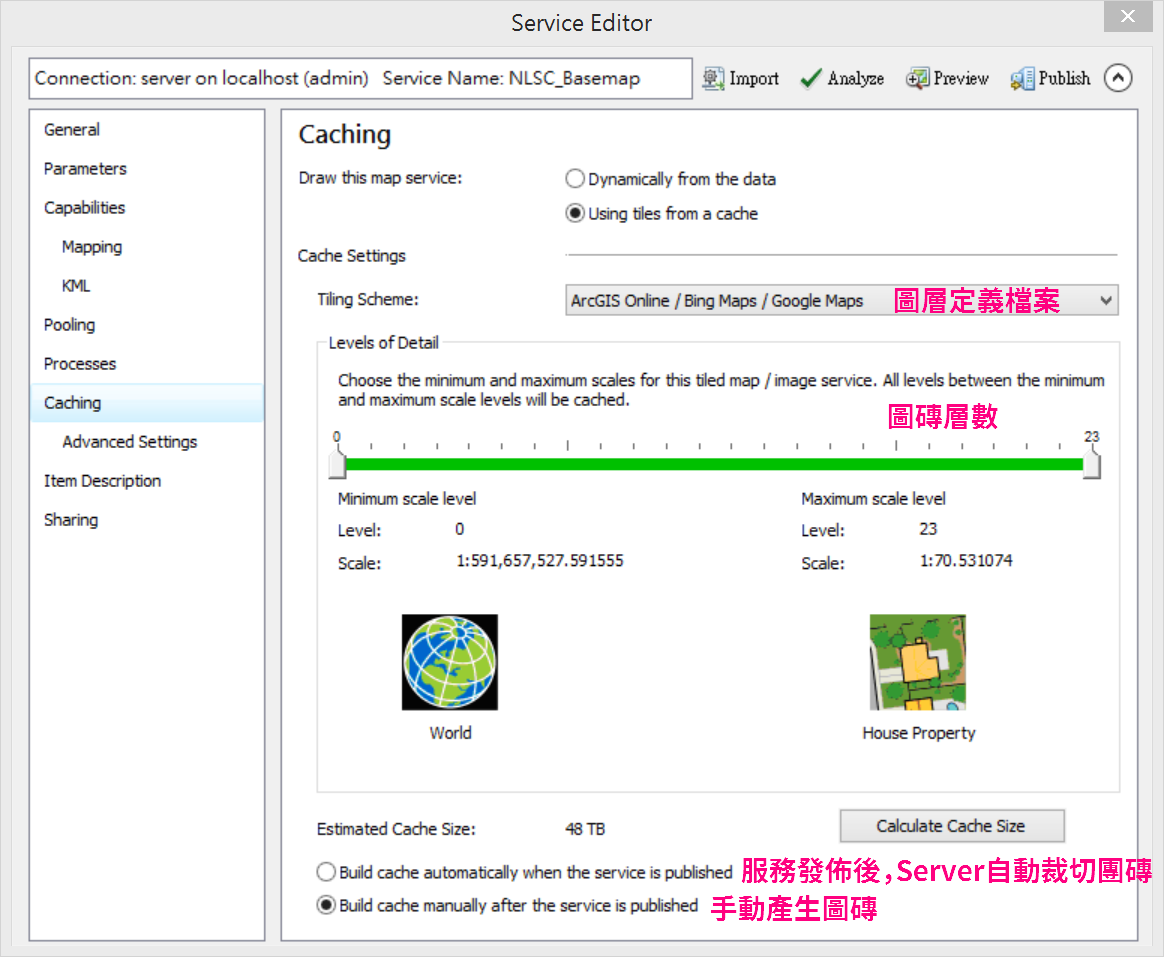

6. 設定Caching選項

   1. 左側視窗中，選擇**Caching**
   2. 右側視窗中，選擇**Using tiles from a cache**
   3. 快取圖層定義檔設成**ArcGIS Online/Bing Maps/Google Maps**

   5. 設定要產生的圖磚層數
   6. 選擇手動產生圖磚



7. 設定Caching > Advanced Settings選項

   1. 由於國土測繪中心所給定的圖片為jpg格式，所以此處將圖片格式設定為jpeg

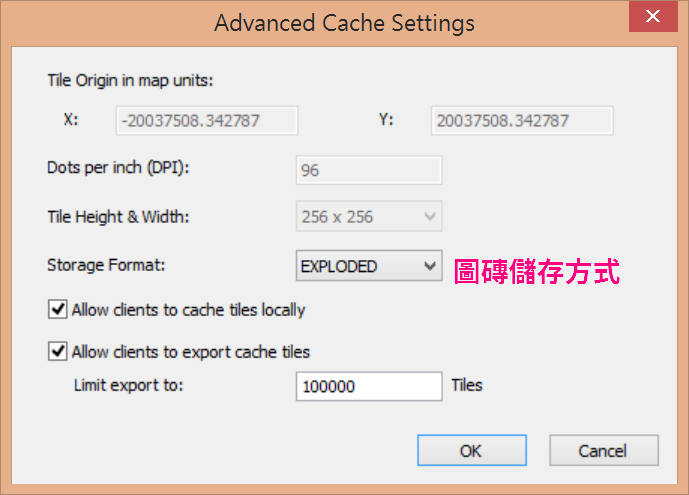

   2. 點選Advanced按鈕，開啟進階設定



   3. 由於國土測繪中心使用每一個圖磚以一張圖片的方式，儲存在資料夾中，故此處將圖磚儲存方式設定為EXPLODED。

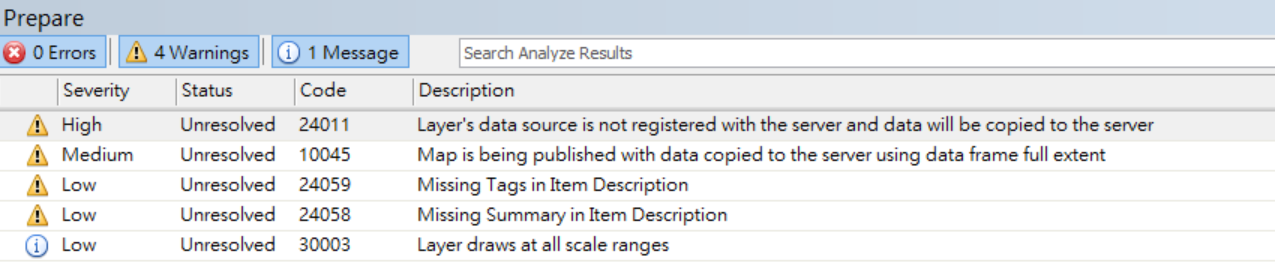

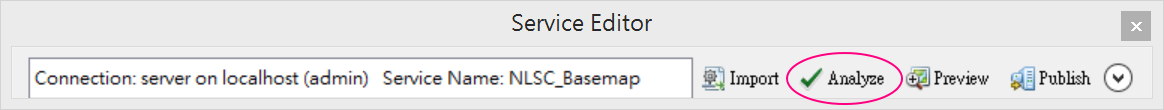

   4. 完成Caching設定後，在Service

   Editor中點選**Analyze**按鈕，檢查服務設定上是否有錯誤或需要改進的地方。

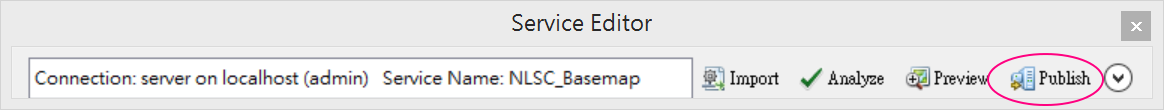

   5. 如果沒有出現Error，則在Service Editor中，點選Publish按鈕發佈服務



   6. 發佈過程中，出現要將TaiwanExtent這筆資料複製到主機上，點選OK繼續發佈過程



   7. 出現服務發佈成功對話視窗，點選OK完成服務發佈。



複製圖磚檔案到ArcGIS Server主機上

1. 連線到ArcGIS Server主機

2. 預設情況下，在C:\arcgisserver\directories\arcgiscache中，會找到剛才發佈的快取服務存放圖磚的資料夾位置。



3. 點開此服務資料夾至Layers資料夾內，會看到如下圖的資料夾結構。



4. 將從國土測繪中心網站下載的圖磚檔案，複製到_alllayers資料夾內即可。



5. 從瀏覽器上瀏覽服務，即可看到通用版地圖。
